Cấu tạo và nguyên lí hoạt động của máy sấy áo quần Electrolux như thế nào? Cùng Điện máy Phương Anh tìm hiểu chi tiết qua bài viết này nhé.
Xem Nhanh Bài Viết
Cấu tạo máy sấy quần áo Electrolux
Hiện nay máy sấy Electrolux có 3 dòng chính: Bơm nhiệt, thông hơi và ngưng tụ. Vì vậy, trên mỗi dòng máy sẽ có cấu tạo và nguyên lí hoạt động khác nhau.
Dòng thông hơi
Cấu tạo máy sấy thông hơi Electrolux gồm các bộ phận như sau:
-
- Lồng sấy
- Không khí lạnh được hút vào bên trong máy
- Quạt hút và đẩy gió vào lồng sấy
- Mô tơ quay
- Bộ phận làm nóng không khí đầu vào
- Không khí nóng khô được đưa vào trong lồng sấy
- Dây curoa làm nhiệm vụ truyền động cho lồng sấy
- Quần áo, đồ đùng bằng vải được quay và không khí nóng thổi qua
- Hỗn hợp không khí nóng ẩm thoát ra ngoài
- Van dẫn nước
Dòng bơm nhiệt

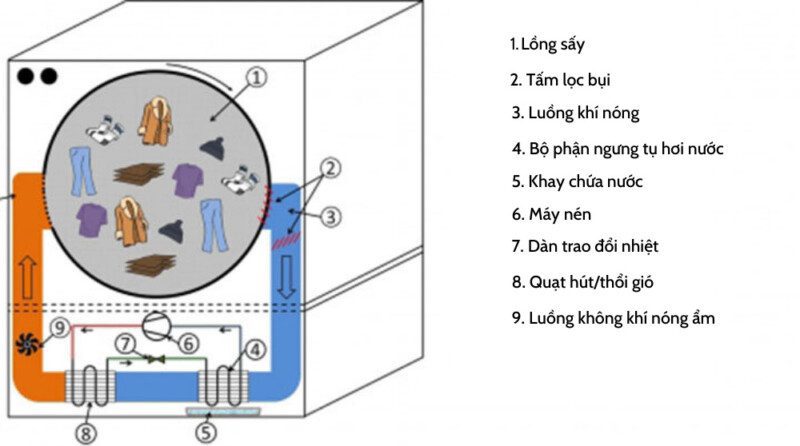

Cấu tạo máy sấy bơm nhiệt Electrolux gần giống với dòng ngưng tụ. Bao gồm:
-
- Lồng sấy
- Tấm lọc bụi và vải thừa
- Luồng khí nóng
- Bộ phận ngưng tụ hơi nước thành chất lỏng xuống khay chứa nước
- Khay chứa nước
- Máy nén
- Dàn trao đổi nhiệt
- Quạt hút/thổi gió
- Luồng không khí nóng ẩm
Dòng ngưng tụ

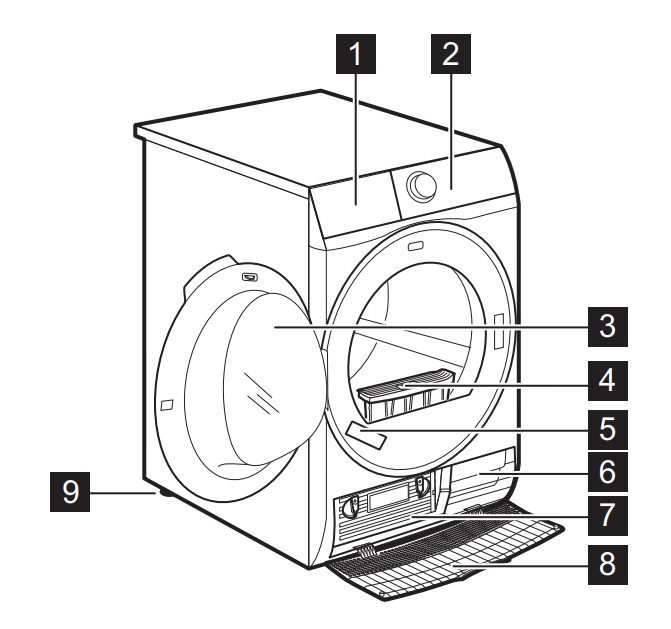

Cấu tạo máy sấy ngưng tụ Electrolux bao gồm:
-
- Khoang chứa nước
- Bảng điều khiển
- Cửa thiết bị
- Bộ lọc
- Nhãn máy
- Lỗ thông khí
- Lưới của Bộ trao đổi nhiệt
- Nắp Bộ trao đổi nhiệt
- Chân điều chỉnh
Nguyên lí của máy sấy Electrolux

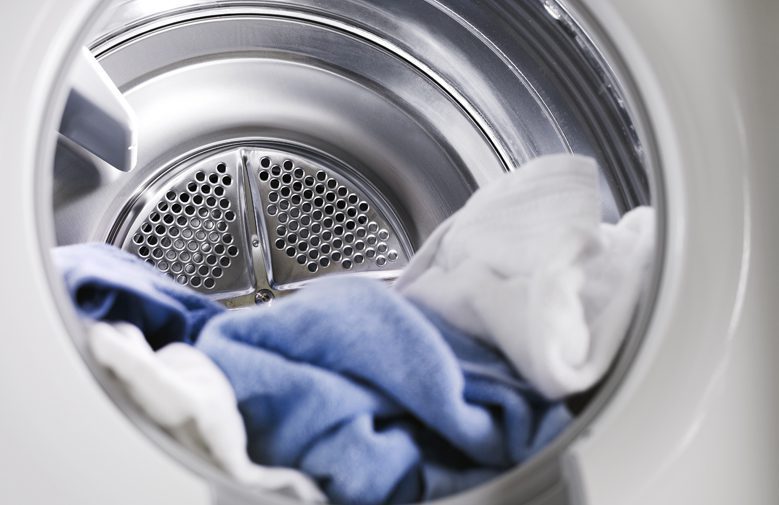

Lồng sấy
Lồng sấy là ngăn lớn trong máy sấy dùng để giữ và quay quần áo, nó rất giống với lồng giặt trong máy giặt. Lồng máy sấy quần áo Electrolux có thiết kế đơn giản, chúng có một mặt bích tích hợp ở phía sau kết nối với cơ chế ống lót, vì vậy nó có thể quay. Đệm nhựa ở phía trước của lò xò tăng thêm sức mạnh và hỗ trợ cho nó.
Lồng sấy hoạt động giống như một bánh răng lớn và nó quay nhờ một động cơ tích hợp và hệ thống ròng rọc nhỏ. Nếu bạn kiểm tra bên trong hoặc máy sấy của mình, bạn thậm chí có thể phát hiện ra dây đai kết nối với hệ thống ròng rọc xung quanh máy sấy.
Lỗ thông hơi và ống xả
Quá trình làm nóng lại khá đơn giản khi bạn chia nhỏ nó ra, không khí đi vào máy sấy quần áo thông qua các lỗ thông khí ở mặt trước của thiết bị. Nhờ sử dụng thanh điện trở nhiệt để làm nóng không khí. Quạt gió trong mấy sấy sẽ thổi qua thanh điện trở để đẩy không khí nóng vào trong buồng sấy làm nước trong quần áo bay hơi nhanh hơn.
Sau đó, nó tiếp xúc với các bộ phận làm nóng mà như bạn có thể đoán là hoạt động bằng cách làm nóng không khí. Không khí nóng sau đó đến lồng giặt và đi xuyên qua quần áo vì chúng đang ướt nên nhiệt sẽ lan tỏa và làm nóng nước khiến quá trình sấy diễn ra nhanh hơn. Sau đó, không khí nóng đi qua các lỗ xung quanh cửa của máy sấy quần áo và chạm vào màn hình xơ vải.
Khi nó đi qua màn hình xơ vải, không khí sẽ đi về phía ống dẫn nơi nó sẽ gặp quạt hút. Quạt hút sẽ quay giúp hút không khí từ ống dẫn và đưa ra khỏi máy sấy quần áo và không khí nóng mang theo hơi ẩm sẽ được thoát ra bên ngoài theo lỗ thông hơi.
Bộ phận máy sấy bơm nhiệt
Trong môi trường áp suất cao, máy nén sử dụng gas để tạo ra luồng khí nóng và thổi vào lồng sấy. Luồng khí nóng có nhiệm vụ lấy hơi ẩm từ quần áo, biến thành những luồng khí nóng ẩm và được làm mát ngay tại lồng sấy. Lúc này, hơi ẩm sẽ được ngưng tụ thành nước để đẩy lên hộp chứa phía trên, còn phần luồng khí sẽ tiếp tục tuần hoàn, được làm nóng và thổi vào lồng sấy.

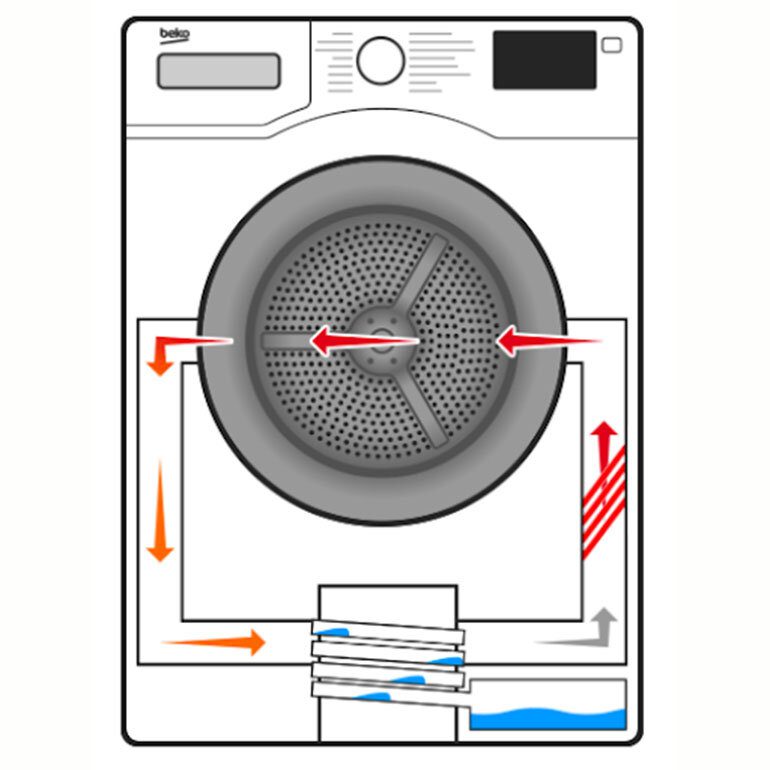

Bộ phận máy sấy ngưng tụ
Nguyên lý hoạt động của máy sấy Electrolux ngưng tụ là sử dụng luồng không khí khô và nóng để tách nước từ quần áo thoát ra ngoài. Tuy nhiên, máy sấy quần áo ngưng tụ có bộ phận để tách hơi nước từ luồng không khí ẩm tạo ra (bộ phận Evaporator), nước sẽ ngưng tụ thành chất lỏng và chứa trong khay chứa nước.
Luồng khí tách nước ở trên sẽ được luân chuyển trở lại phía lồng giặt, sau đó tiếp tục quy trình lấy nước từ quần áo.
Hệ thống an toàn
Máy sấy quần áo Electrolux cũng có một số tính năng an toàn giúp ngăn quá nhiệt. Có hai công tắc ngắt nhiệt độ. Khi các công tắc này đạt đến nhiệt độ định sẵn nhất định, chúng sẽ ngắt tiếp xúc, làm tắt máy sấy. Công tắc đầu tiên được đặt gần màn hình xơ vải.
Hình trên cho thấy mặt trước của máy sấy, với một phần bảng điều khiển phía trước đã được tháo ra. Cảm biến nhiệt độ đầu tiên ở bên phải. Và ở bên trái, bạn có thể thấy một bộ sáu lỗ ở mép ngoài của cốc. Những lỗ này chỉ ở đó để thổi khí nóng vào cảm biến mỗi khi chúng đi qua. Nếu nhiệt độ trong cốc quá nóng, cảm biến này sẽ cắt điện, tắt máy sấy.
Cảm biến thứ hai được đặt gần các bộ phận làm nóng. Nếu luồng không khí bị tắt hoặc chặn không khí gần cảm biến này sẽ nhanh chóng nóng lên đến nhiệt độ kích hoạt cảm biến này và cảm biến sẽ tắt nguồn.
