Cách lắp đặt máy sấy quần áo Whirlpool: Chi tiết các bước

Lắp máy sấy Whirlpool khá dễ, khi làm theo bài hướng dẫn sau đây thì bạn có thể tự làm một cách dễ dàng.

Bước 1: Xác định vị trí bảng điện

Tháo vít giữ và nắp hộp đấu dây. Bây giờ nếu bạn đang lắp đặt lò xo chống đứt cho dây nguồn, hãy chuyển sang bước 2 và 3. Nếu bạn đang lắp bộ chống đứt dây trực tiếp, hãy chuyển sang bước 4 và 5.

Bước 1: Xác định vị trí bảng điện

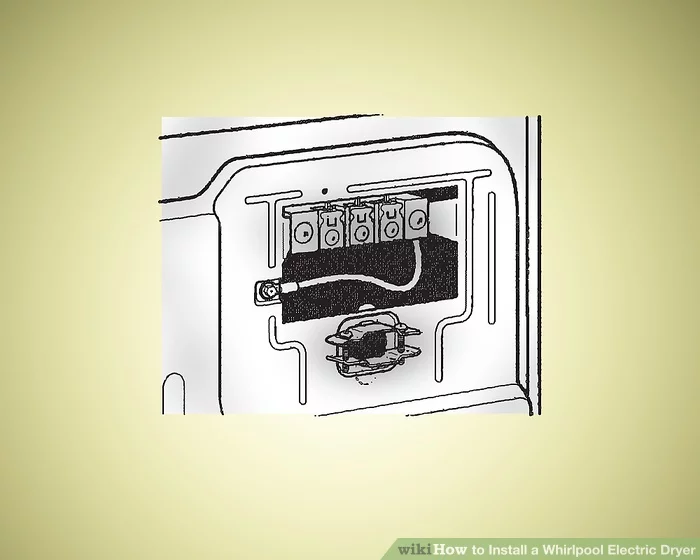

Bước 2: Tháo các vít trên bộ chống đứt dây

Đặt hai mấu của phần kẹp vào lỗ bên dưới lỗ mở của khối đầu cuối với một mấu hướng lên và mấu kia hướng xuống. Cố định các vấu bằng một tay và siết chặt các vít giảm căng để các phần kẹp được giữ chặt với nhau.

Bước 2: Tháo các vít trên bộ chống đứt dây

Bước 3: Cắm dây nguồn vào bộ chống đứt dây

Dây phải nằm ngang, như hình minh họa và vừa khít để có thể tự cố định – không vặn chặt các vít xung quanh dây. Bây giờ chuyển sang bước 6.

Bước 3: Cắm dây nguồn vào bộ chống đứt dây

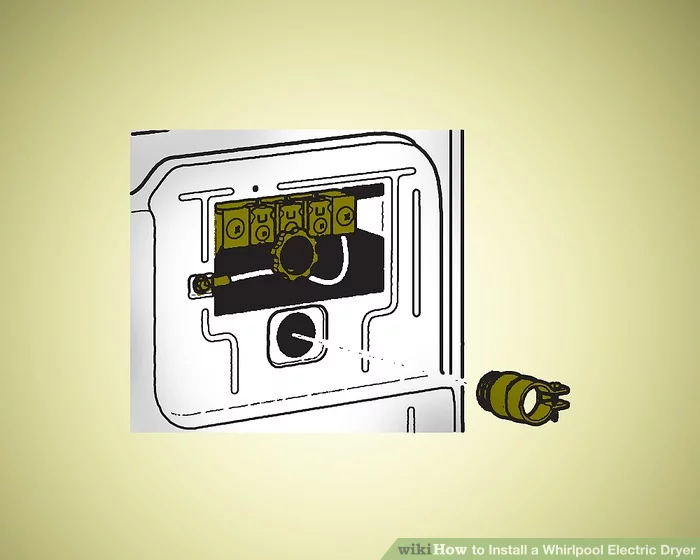

Bước 4: Tháo đầu nối ống dẫn và vít khỏi bộ chống đứt

Đặt phần có ren của bộ chống đứt qua lỗ bên dưới lỗ mở của khối đầu cực. Vặn đầu nối ống dẫn vào các ren giảm căng.

Bước 4: Tháo đầu nối ống dẫn và vít khỏi bộ chống đứt

Bước 5: Chèn cáp vào bộ chống đứt

Nó phải nằm ngang, như minh họa, và vừa khít để có thể tự cố định. Siết chặt vít giảm căng trực tiếp vào dây cáp, như minh họa. Bây giờ hãy chuyển sang bước 6.

Bước 5: Chèn cáp vào bộ chống đứt

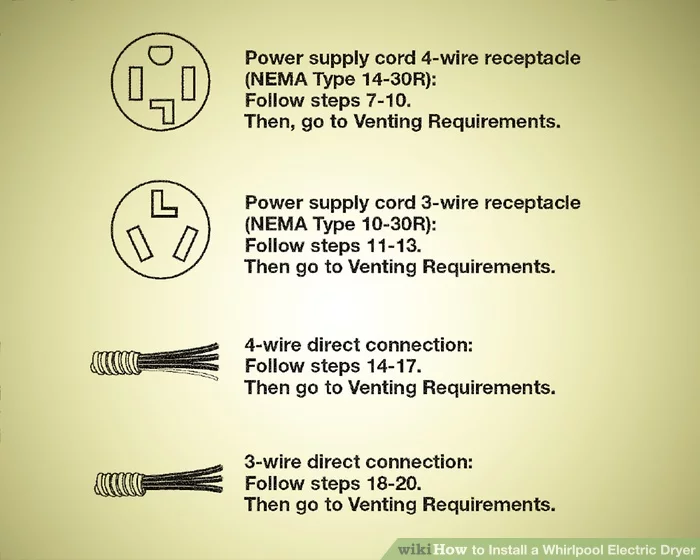

Bước 6: Chọn loại kết nối

Bạn có thể chọn loại kết nối để kết nối nguồn điện với máy sấy sau đây:

  • Đối với dây cấp nguồn, bạn có thể sử dụng ổ cắm 4 dây hoặc ổ cắm 3 dây
  • Đối với dây trực tiếp, bạn có thể sử dụng kết nối trực tiếp 4 dây hoặc kết nối trực tiếp 3 dây

Bước 6: Chọn loại kết nối

Bước 7: Kết nối nguồn điện

Đối với dây cấp nguồn ổ cắm 4 dây

1- Chọn đầu nối có mặt bích hoặc đầu nối vòng

Tháo vít khối đầu cực bằng bạc ở giữa và lấy dây nối đất trung tính khỏi vít ở phía dưới bên trái, như minh họa.

Chọn đầu nối có mặt bích hoặc đầu nối vòng

2- Kết nối dây trung tính nối đất và dây trung tính trung tâm

Họ nên gặp nhau ở trung tâm của nhà ga. Thay thế và siết chặt vít trung tâm phía trên các dây này.

Kết nối dây trung tính nối đất và dây trung tính trung tâm

3- Nối dây nối đất

Kết nối đầu dây nối đất (phải có màu xanh lá cây hoặc để trần) ở phía dưới bên trái. Thay thế và siết chặt vít trên đầu dây.

Nối dây nối đất

4- Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên các dây này, sau đó lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở bước 1) và cố định nó bằng vít giữ.

Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa

Đối với dây cấp nguồn ổ cắm 3 dây

1- Chọn đầu nối không gian có mặt bích hoặc đầu nối vòng

Chọn đầu nối có mặt bích hoặc đầu nối vòng

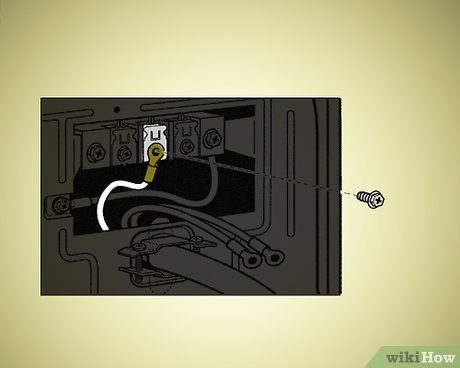

2- Kết nối dây trung tính trung tính (phải có màu trắng) với tâm của thiết bị đầu cuối

Thay thế và siết chặt vít trên đầu dây (Có thể chọn đầu nối không gian có mặt bích hoặc đầu nối vòng)

Kết nối dây trung tính trung tính (phải có màu trắng) với tâm của thiết bị đầu cuối

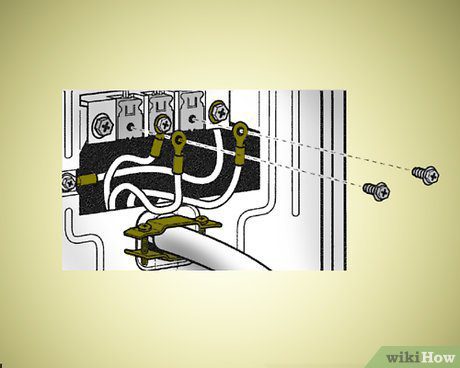

3- Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên các dây này, sau đó lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở bước 1) và cố định nó bằng vít giữ.

Kết nối các dây còn lại với các phần ở hai bên của vít ở giữa

Đối với kết nối trực tiếp 4 dây

1- Chuẩn bị cáp 4 dây để kết nối trực tiếp

Nó phải dài ít nhất 150cm để bạn có thể di chuyển máy sấy của mình một cách dễ dàng. Bóc đi 130mm lớp vỏ ngoài, để lại dây nối đất trần. Cắt 40mm mỗi dây từ ba dây còn lại.

Xoắn các đầu dây thành móc, sau đó tháo vít khối đầu cực bằng bạc ở giữa và lấy dây nối đất trung tính từ vít ở phía dưới bên trái, như minh họa.

Chuẩn bị cáp 4 dây để kết nối trực tiếp

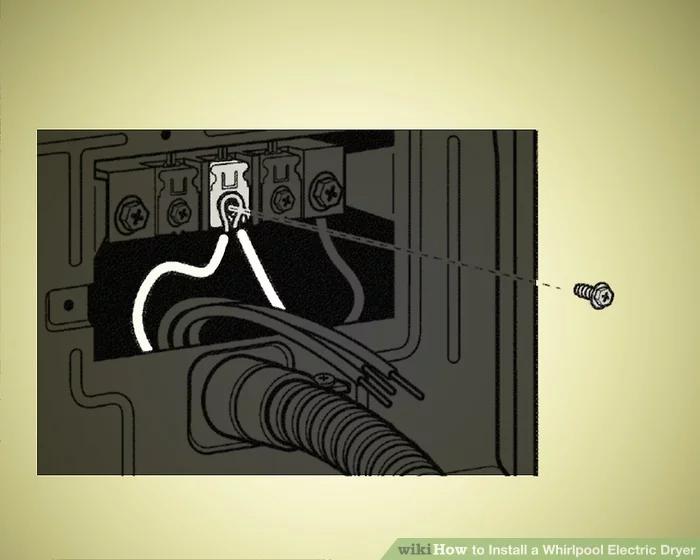

2- Kết nối dây trung tính nối đất và đầu móc của dây trung tính

Chúng phải gặp nhau ở trung tâm của thiết bị đầu cuối, với móc của dây trung tính hướng về bên phải. Bóp các dây lại với nhau, thay thế và siết chặt vít trung tâm phía trên các dây này.

Kết nối dây trung tính nối đất và đầu móc của dây trung tính

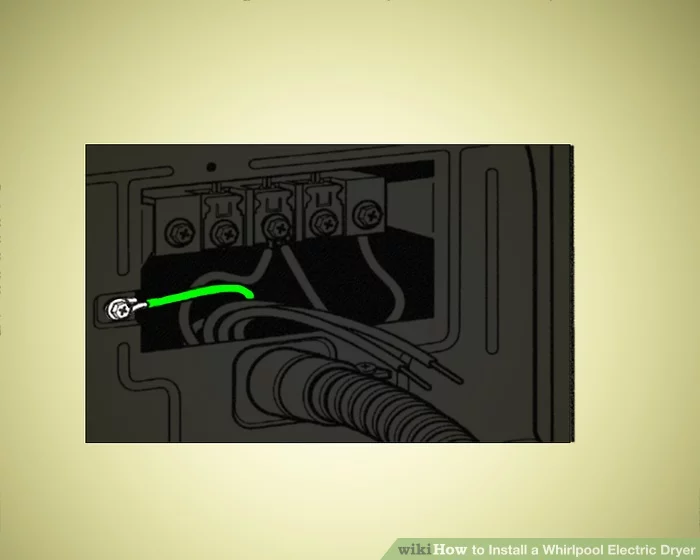

3- Kết nối đầu dây nối đất (phải có màu xanh lá cây hoặc để trần) ở phía dưới bên trái

Thay thế và siết chặt vít trên đầu dây.

Kết nối đầu dây nối đất (phải có màu xanh lá cây hoặc để trần) ở phía dưới bên trái

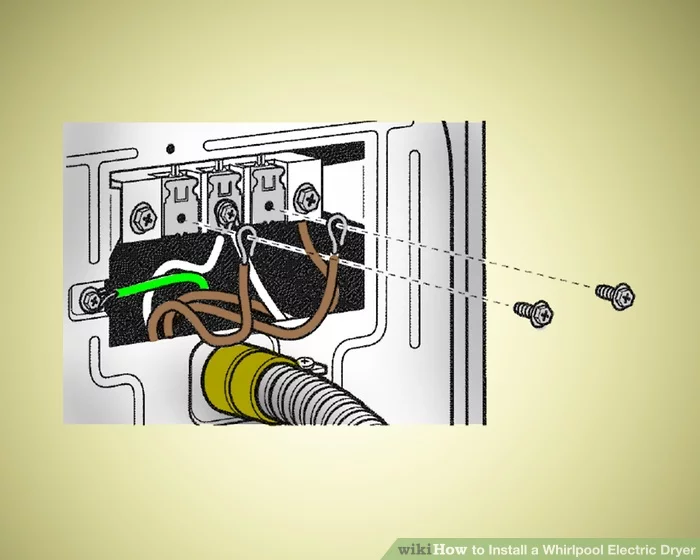

4- Kết nối các đầu đã móc của các dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên các dây này, sau đó lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở bước 1) và cố định nó bằng vít giữ.

Kết nối các đầu đã móc của các dây còn lại với các phần ở hai bên của vít ở giữa

Đối với kết nối trực tiếp 3 dây

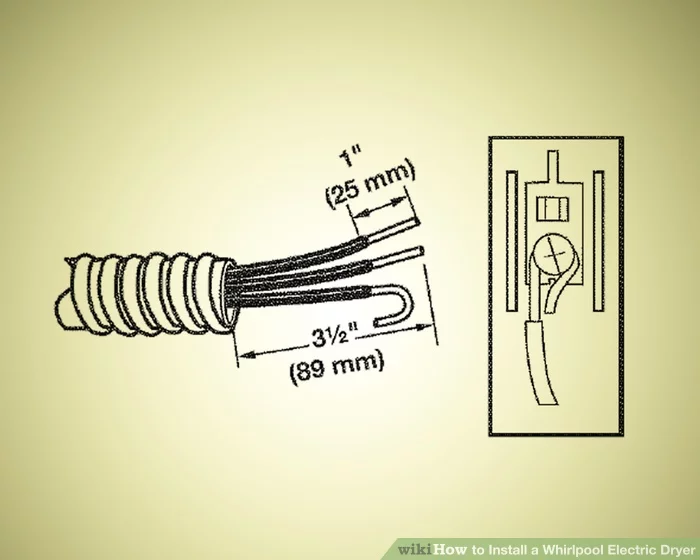

1- Chuẩn bị cáp 3 dây để kết nối trực tiếp

Nó phải dài ít nhất 130mm để bạn có thể di chuyển máy sấy của mình một cách dễ dàng. Bóc 90mm lớp bọc bên ngoài khỏi đầu cáp. Cắt mỗi dây 25mm từ ba dây còn lại. Xoắn các đầu dây thành móc, sau đó tháo vít chặn đầu dây bằng bạc ở giữa.

Chuẩn bị cáp 3 dây để kết nối trực tiếp

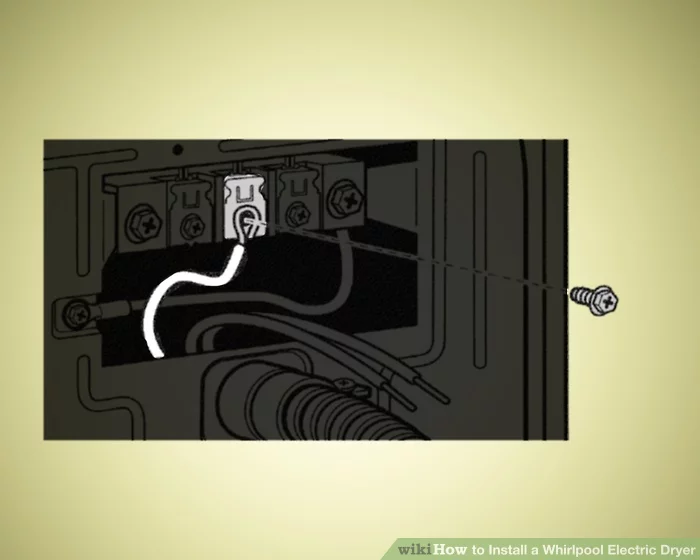

2- Nối đầu có móc của dây trung tính với tâm của thiết bị đầu cuối với móc của dây hướng về bên phải

Bóp các đầu móc lại với nhau và thay thế và siết chặt vít trên đầu dây.

Nối đầu có móc của dây trung tính với tâm của thiết bị đầu cuối với móc của dây hướng về bên phải

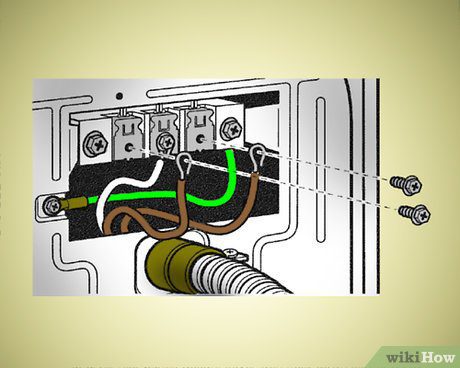

3- Kết nối các đầu đã móc của các dây còn lại với các phần ở hai bên của vít ở giữa

Vặn chặt các vít phía trên các dây này, sau đó lắp lại nắp hộp đấu dây (mà bạn đã tháo ra ở bước 1) và cố định nó bằng vít giữ.

Kết nối các đầu đã móc của các dây còn lại với các phần ở hai bên của vít ở giữa

Bước 9: Gắn ống thông hơi

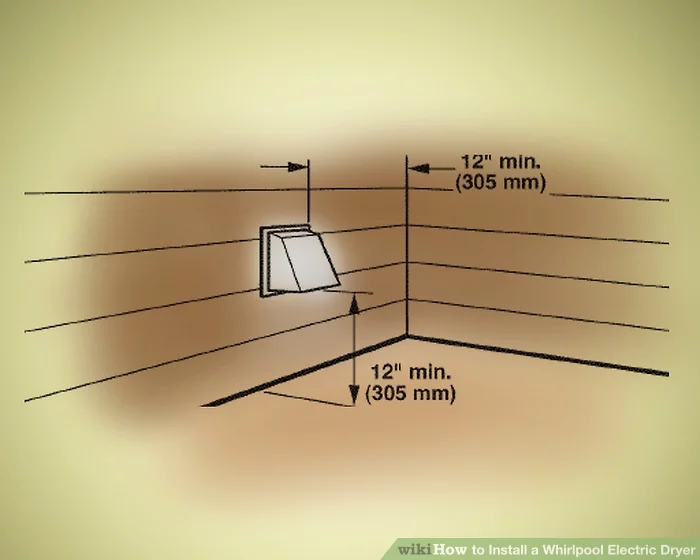

1- Lắp nắp xả của lỗ thông hơi

Sử dụng keo để bịt kín bức tường bên ngoài xung quanh máy hút khói để tránh rò rỉ.

Lắp nắp xả của lỗ thông hơi

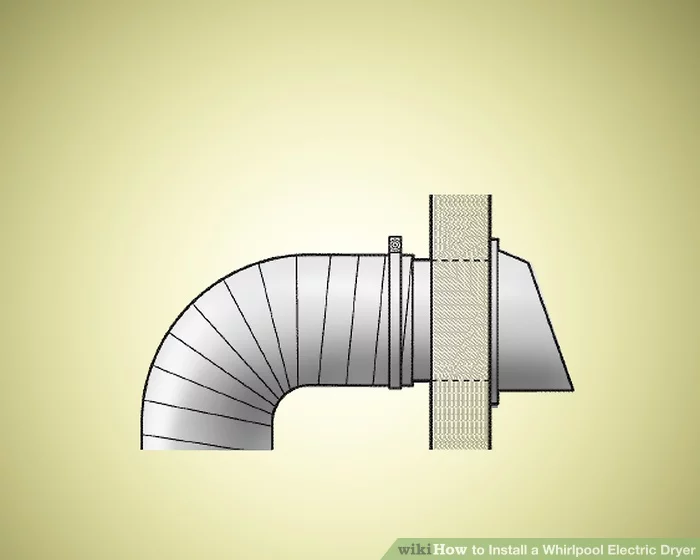

2- Kết nối lỗ thông hơi với mui xe xả

Lỗ thông hơi PHẢI vừa với bên trong máy hút mùi, được cố định bằng kẹp 10mm. Chạy lỗ thông hơi đến vị trí máy sấy theo các yêu cầu thông gió ở trên.

Kết nối lỗ thông hơi với mui xe xả

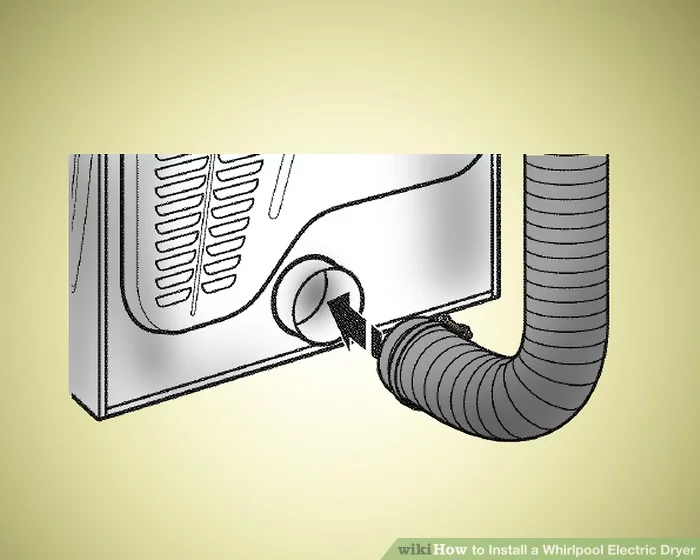

3- Kết nối lỗ thông hơi với cửa thoát khí

Đảm bảo lỗ thông hơi của máy sấy vừa với đầu xả khí và cố định đầu nối bằng kẹp 4″.

Kết nối lỗ thông hơi với cửa thoát khí

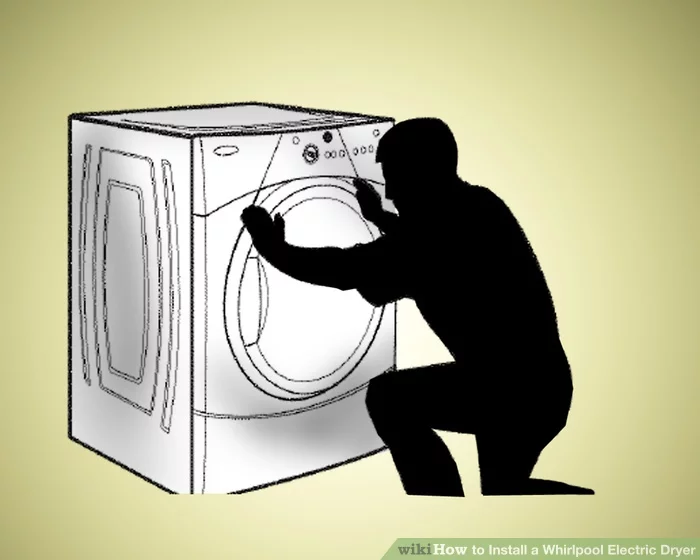

Bước 10: Di chuyển máy sấy đến vị trí cuối cùng

Đừng tháo các tông ra và hết sức cẩn thận để không làm hỏng lỗ thông hơi. Sau khi máy sấy được đặt đúng vị trí, bạn có thể tháo bìa cứng và cân bằng các chân bằng cờ lê.

Di chuyển máy sấy đến vị trí cuối cùng
