Hiện nay, các sản phẩm Samsung Smart Tivi đều được trang bị đa dạng các cổng kết nối cho phép TV kết nối với đa dạng các thiết bị ngoại vi khác nhau, hỗ trợ mục đích giải trí tại gia.
Dưới đây là các cổng kết nối cơ bản trên tivi Samsung cùng các chức năng của chúng. Mời bạn tham khảo ngay nhé!
Xem Nhanh Bài Viết
Cổng Component (Chỉ cho các kiểu máy có COMPONENT/AV IN)
Kết nối Component cho phép phát tín hiệu với độ chuẩn xác cao và khả năng tái tạo tín hiệu tốt, cho bạn tận hưởng độ phân giải lên đến 1080p (Full HD), giúp chất lượng hình ảnh hiển thị vượt trội nhất.
Cấu tạo dây cáp của nó gồm 5 dây dẫn: 1 màu xanh lá cây, 1 xanh dương và 1 đỏ (hình ảnh), 1 trắng và 1 đỏ (âm thanh).
Tiến hành kết nối Component IN và AV IN trên tivi với Component OUT trên thiết bị ngoại vi bằng cách sử dụng bộ điều hợp AV và cáp Component được cung cấp. Hãy đảm bảo kết nối ở các đầu nối phải trùng màu với nhau. Tham khảo hình dưới đây.
Cổng Composite (cổng AV)
Cổng Composite nhận tín hiệu hình ảnh, âm thanh từ nhiều thiết bị tương thích như DVD/ VCD hay đầu blue. Nó có cấu tạo gồm 3 dây, trong đó: 2 dây âm thanh màu trắng, đỏ và 1 dây hình ảnh màu vàng.
Kết nối composite cho phép bạn tận hưởng độ phân giải lên đến 576i.
Tiến hành kết nối AV trên tivi với AV OUT trên thiết bị ngoại vi bằng cách sử dụng bộ điều hợp AV và cáp Composite được cung cấp. Hãy đảm bảo kết nối các đầu nối phải trùng màu với nhau. Tham khảo hình dưới đây.
Lưu ý: Chỉ kết nối thiết bị AV (composite) với AV In, không kết nối với Component In.
Cổng HDMI
HDMI là một chuẩn kết nối có khả năng truyền tải video cũng như âm thanh chất lượng cao, được sử dụng để kết nối với nhiều thiết bị ngoại vi như đầu thu, đầu phát DVD, đầu phát Bluray, thiết bị console… với hỗ trợ chất lượng hình ảnh và âm thanh tốt nhất.
Nếu như trước đây, để truyền tải nội dung bằng cáp cũ, bạn phải sử dụng đến 3 sợi cáp khác nhau thì HDMI xuất hiện đã làm giảm bớt sự rườm rà này chỉ với một sợi cáp. Trên tivi Samsung, HDMI thường có 2 đến 4 cổng vào, tùy thuộc vào từng model.
Cổng Audio Out (jack trắng – đỏ)
Cổng Audio Out trên tivi Samsung là cổng kết nối âm thanh phổ biến, gồm 2 jack cắm màu trắng và đỏ, cho phép người dùng xuất âm thanh từ tivi ra các thiết bị khác có hỗ trợ cổng Audio như loa, đầu đĩa hay dàn âm thanh…
Hiện nay, hầu hết TV Samsung sử dụng cổng Audio Out thay cho jack cắm 3.5 để âm thanh đầu ra đạt chất lượng hơn.
Cổng Optical (Digital Audio)
Sử dụng để kết nối với thiết bị ngoại vi để phát âm thanh.
Đây là cổng kết nối được sử dụng để kết nối tivi với các thiết bị phát âm thanh như loa tivi hoặc amply cao cấp. Nó sử dụng cáp optical tái tạo âm thanh kỹ thuật số theo chiều sâu với tốc độ ánh sáng.
Cổng Antenna (Ăng ten)
Cổng Ăng ten được Samsung trang bị trên chiếc tivi của mình có tác dụng để kết nối với ăngten thu sóng truyền hình.
Cổng LAN
Loại cổng này được sử dụng để kết nối Internet (có dây) để bức truyền sóng tốt hơn khi sử dụng mọi chức năng trên Smart TV Samsung.
Để thiết lập kết nối, bạn vào Menu → chọn Cài đặt → chọn Tổng quát → chọn Mạng → chọn Mở cài đặt mạng → chọn Cáp.
Lưu ý:
- Sử dụng cáp CAT 7 ( loại *STP) để kết nối.
- Tivi Samsung nhà bạn sẽ không thể kết nối với Internet nếu tốc độ mạng dưới 10Mbps.

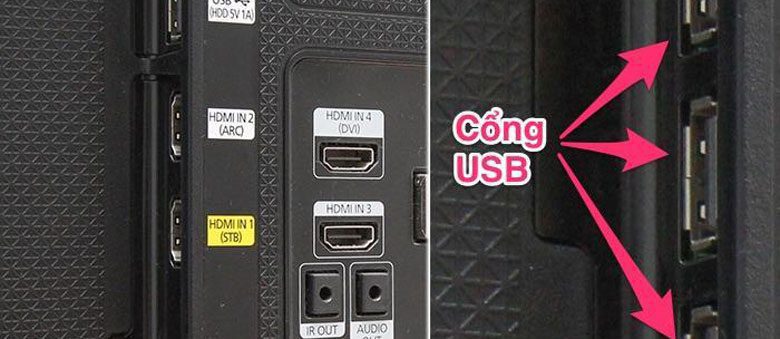

Cổng USB
Các cổng USB trên TV Samsung được dùng để truyền, nhận và đọc dữ liệu của các file giải trí nhiều định dạng khác nhau, hỗ trợ bạn sử dụng đơn giản hơn mà không phải dùng cáp để chuyển từ máy tính sang.
Trên tivi Samsung, kết nối USB cũng có số lượng khác nhau chứ không đồng nhất, thông thường là từ 2 đến 3 cổng. Những tivi giá rẻ hoặc tầm trung thường chỉ được trang bị 2 cổng USB, và những model cao cấp hơn sẽ có tới 3 cổng USB.
Cổng VGA
Cổng kết nối VGA có dạng hình thang cân và có 15 lỗ tròn, thường được bọc màu xanh để phân biệt với các cổng kết nối khác. Cổng VGA trên TV chỉ truyền tải tín hiệu hình ảnh chứ không truyền tải tín hiệu âm thanh. Tín hiệu này phụ thuộc vào định dạng của hình ảnh trên máy tính.
Cổng MHL
MHL là một chuẩn kết nối thế hệ mới cũng có tác dụng truyền tải hình ảnh, âm thanh từ thiết bị di động ra một màn hình ngoài tương tự HDMI.
Ưu điểm của kết nối này là khi kết nối với tivi, thiết bị di động của bạn sẽ được sạc cùng lúc, tránh tình trạng hết pin đột ngột như khi dùng cổng kết nối HDMI.
Hiện nay, MHL được tích hợp thẳng vào cáp HDMI với 1 đầu là cổng Micro USB và đầu còn lại là cổng HDMI để kết nối vào TV và việc kết nối cũng trở nên đơn giản.
Việc sử dụng các cổng kết nối trên TV của Samsung khá đơn giản và dễ dàng. Bạn chỉ cần cắm dây dẫn vào thiết bị cần kết nối, sau đó, cắm đầu còn lại vào cổng kết nối tương ứng trên tivi.
Đối với những cổng kết nối như Component, Composite, Audio Out… bạn cần chú ý kết nối đầu jack cắm theo màu tương ứng với ổ kết nối.
Thông qua bài viết trên đây, Điện máy Phương Anh đã tổng hợp cho bạn các cổng kết nối phổ biến cùng các chức năng của chúng. Hy vọng bài viết sẽ giúp ích cho bạn trong việc kết nối tivi Samsung với các thiết bị ngoại vi khác.
